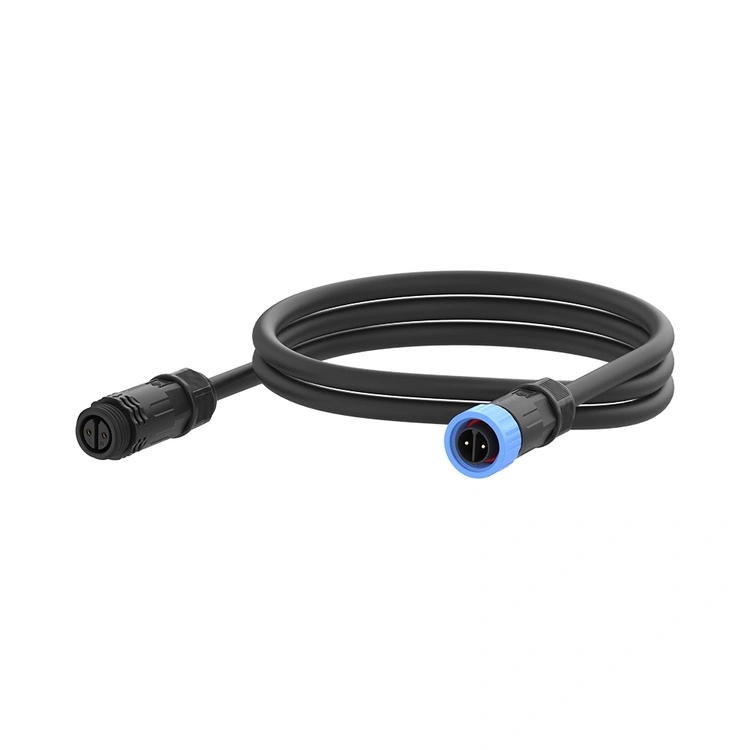

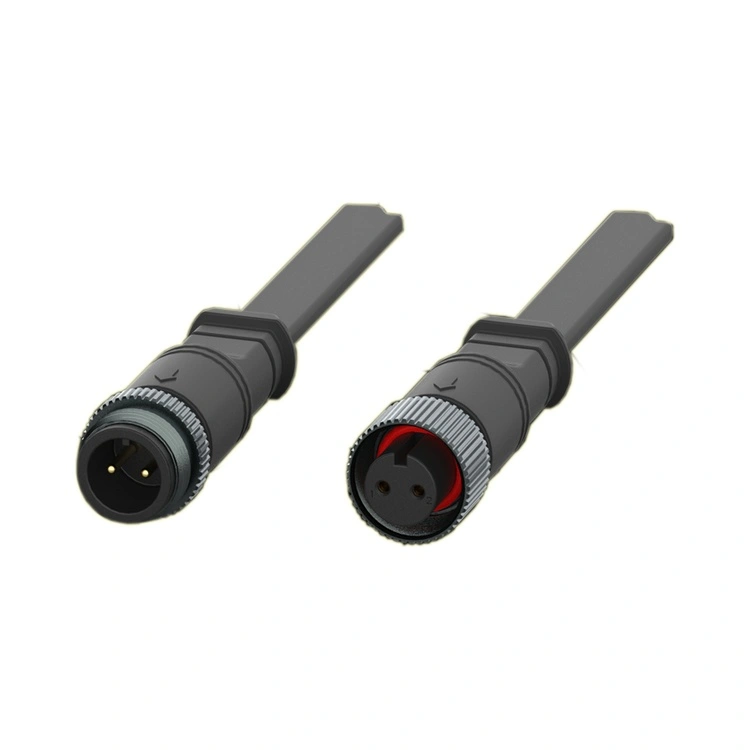

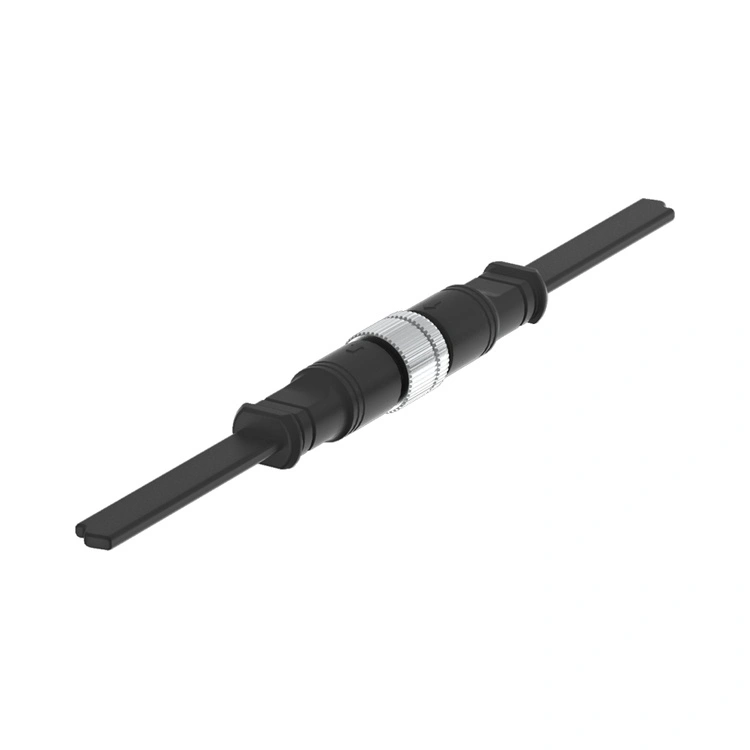

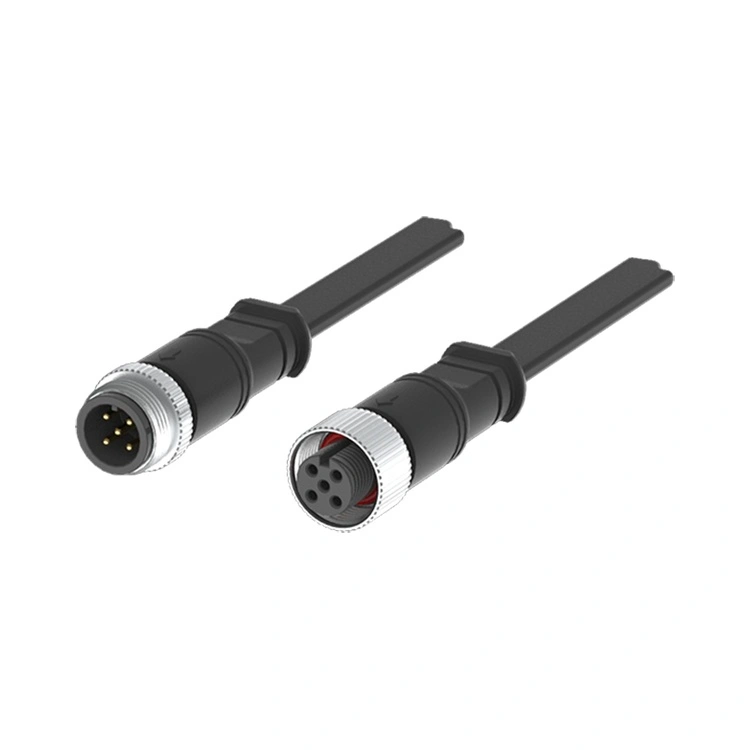

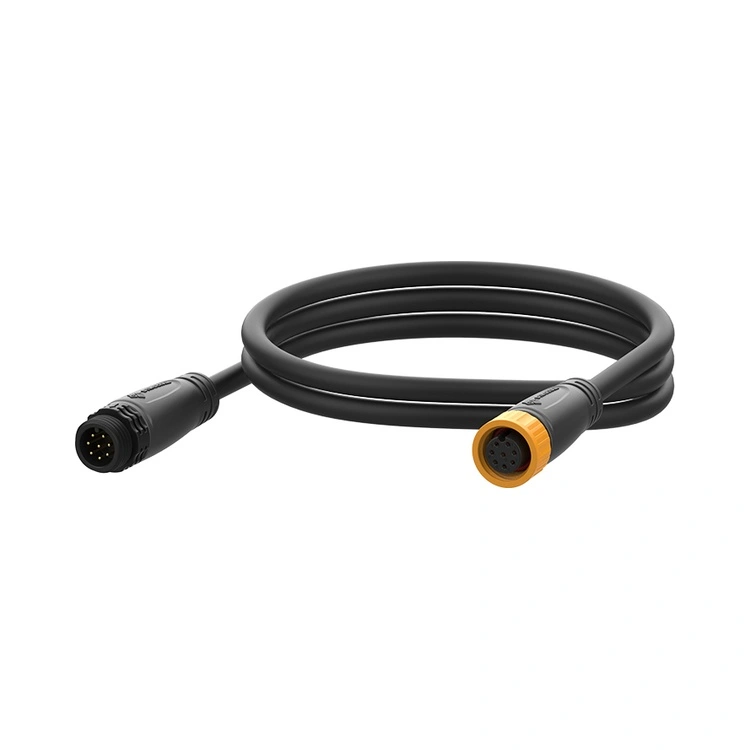

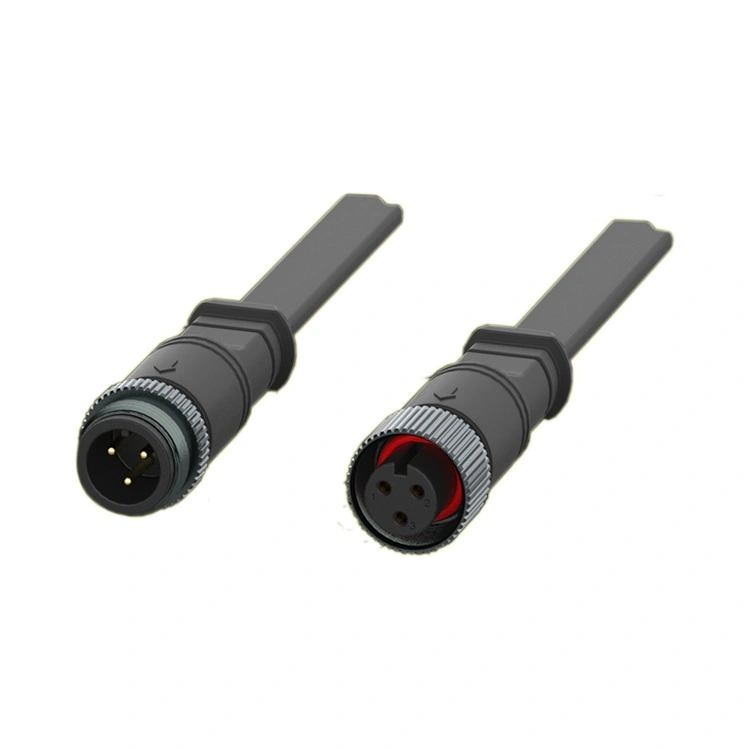

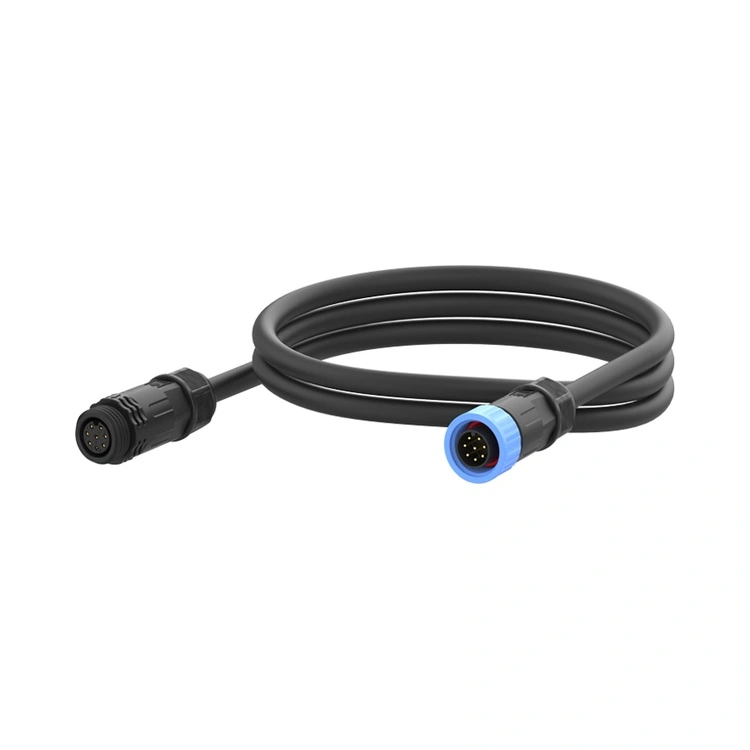

The M16 Series LED Light Connector is Reunion's specialized interconnect for intelligent LED lighting systems-e the street lights with dimming control to architectural lighting with color-changed capbilities. Hic iungo rotundus stamineus robustum 16mm interfaciem cum IP67/IP68 obsignatione coniungit, eamque aptam facit ad officinas velit ubi essentiales sunt tam potentiae quam insignes integritas.
Praesto in 2- ad 8-pinum figurarum, incluso clavis hybridis 2+4 clavorum versionis (2 fibulae potentiae + 4 fibulae signo), series M16 sustinet tam altae potentiae hodiernae partus (usque ad 15A) et significationum dicionis humilis intentionis (DALI, DMX, 0-10V obscurante vel RS-485) intra unum iungo compactum.
Habitatio ex temperatura thermoplasticae optimae tempestatis resistentiae construitur, cum contactus ex aere machinantur cum lamina aurea selectiva ut contactum humilem et stabilem obtineat resistentia. Reunio M16 seriem efficit per processum verticaliter integratum — ex praecisione machinis et iniectio fingentis per ecclesiam automatam et ad 100 electricum experimentum.
Available in tabulis montis et cable versiones cum terminationibus solidorum vel PCB, series M16 diversis cogitationibus luminaribus accommodat. Ad fabrum designantes connexos systemata illustrandi pro civitatibus captiosis, cuniculis, vel stadia ludis, hic iungo praebet certa, tempestatibus signata inter se connectere, quae funem comitem ac institutionem simplificantem reducit.
| Feature | Beneficium |
| IP67/IP68 Environmental Seling | Pulverem, pluviam et immersionem temporaria resistit - certa foris plateae luminibus, cuniculi accensis, ludisque stadiis. |
| Hybrid 2+4 Pin configurationis | Fibulae 2 potentiae coniungit (10A) et 4 fibulae signum (3A) in uno iungente - funem reducit comitem ac luminare wiring simplificat. |
| Virtus Rating usque ad 15A | Auriculae summae potentiae onera DUXERIT — apta ad luminaria plateae, diluvia ac stadium accendit. |
| Signo-amica Design | Separate potentiae et notae notae ne impedimento sint |
| Post Obstructio Mechanismum | Coitus tremulus repugnans impedit a vento, vibratione mercaturae solvens, et cyclum scelerisque. |
| Aurum patella aes Contactus | Resistentia contactus humilis (≤3mΩ) et corrosio tutelae - conservat consistentiam rectoris DUCTUS et signum effectus ditionis. |
| -40°C ad 105°C Operatio | Lata temperatura range tegit extremas condiciones velit — ab hiemes arcticas ad aestates deserendas. |
| Multi-pin Optiones (2-8 acus) | Virtus simplex luminaires tantum et multiplex canalis multi- clinationis fixtures colorata sustinet. |
| Parameter | 2-pin | 3-pin | 4-pin | 5-pin | 6-pin | 7-pin | 8-pin | 2+4-pin |
| Voltage Rating | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Current Rating | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Filum Sectionis | 0.75-1.5mm² | 0.75-1.5mm² | 0.5-1.0mm² | 0.5-1.0mm² | 0.25-0.5mm² | 0.25-0.5mm² | 0.25-0.5mm² | 1.5/0.5mm² |
Temperatus operating:-40°C ~ +105°C
Praesidium Rating:IP67/IP68 (iuncta) ;
Material habitationi:Summus temperatus thermoplastic
Contactus Material:Aurum patella aeris mixturae
Contactus Resistentia:≤3mΩ
Coitus coeuntibus:≥500
Flammabilitas Rating:UL 94 V-0
Omnes materiae obsequium
Dolor Street lucendi– Centralized obscuratio et magna ratio cum DALI vel 0-10V potestate.
Tunnel Lighting- Princeps potentiae luminaires obscuratione et culpa renuntiationes.
Architectural & Façade Lighting- RGB et systemata tunable-alba quaerunt DMX imperium.
Stadium & Sports Lighting- High-powerlights inundationes cum in-site dimming et imperium.
Industrial High-Bay Lighting– CELLA et officinas accendendi cum motu sentiendi et diei messis.
Marine & Offshore Deponens– Corrosio repugnans adfixa navium et contrahendi rostra.
Solaris Powered Lighting- Off-grid systemata cum altilium administratione et obscuratione.
Singapore's Terrae onerariae auctoritati upgrading 25.000 platea lumina ad luminaires captiosos ducendos cum obscuratione centralised et culpae renuntiationis per DALI protocollo. Exertum connexiones requiri possunt ut et potestatem et DALI imperium in significationibus portandi in uno cable-reducendo complexionem et funem emolumenta constituant. Reunio M16 seriem cum 2+4 hybridarum configuratione supplevit (2 clavi potentiae pro LED auriga, 4 paxillos datos pro DALI), IP67 obsignatio, et funem phaleras PUR prae-congregatis.Per 25.000 connexiones traditi sunt trans res. Post 2 annos operationis in regione Singaporis tropica (humiditas alta, pluvia gravis), consilium nuntiavitiungo defectum rate of 0.01%. Cliens credidit 2+4 consilium hybridorum ut institutionem unius funem efficeret, reducendo wiring tempus per 35% comparatum ad priorem potestatem/signum officinarum separatum.
| Certification | Scope |
| ISO 9001:2015 | Qualitas procuratio-destinatio, productio et post-venditio servitii. |
| ISO 14001:2015 | Environmentalis administratio-verificatur vastum reductionem et exercitia sustinenda. |
| ISO 13485:2016 | Medical fabrica qualitas administrationis - applicabilis ad M16 in apparatu diagnostic vel vigilantia adhibita. |
| UL Recognized | Component-campester certificatio securitatis pro mercatus Americae Septentrionalis. |
| RoHS | Restrictio substantiarum ancipitium - cum obsequio directivae EU. |
Reunionis M16 DUXERIT connector productio recta operatur sub stricto processu moderantis. IP67 signatio verificatur in omni productione batch per immersionem actualem probationem. Testimoniorum, testimoniorum materialium, et perspectarum relationum pro unaquaque massa servantur, adiuvantes qualitates tuas audit et requisita documenta emptorum.
In 2+4 hybrid configuratione speciatim pretiosum estdolor DUXERIT lucis systemata ubi signa et potestas et imperium requiruntur;
II potentia paxillos libera venam altam (10A) ad 250V pro coegi LED.
4 signum fibulae humili intentione imperium signa portare (v.g., DALI, DMX, 0-10V obscurare, vel RS-485 data).
Utroque in uno iungendo iungendo necessitatem potestatis separatae ac funerum insignem removes - institutionem temporis, cables sumptus et spatium minuendo minuendo. Hoc maxime valet ad lucentem vicum callidum, ubi luminaires saepe longe distantes sunt, et unum funem hybridum currens significanter plus sumptus efficax est quam evulsas potentias et retinacula moderari.
Ita, in II + IV hybrid configuratione praebetIV contactus signo iurispermittens plures protocolla in eodem iungo ferri. Exempli gratia:
DALI' fila 2 requirit (data + terra).
DMX(RS-485) 3 fila requirit (data+, data-, humus).
0-10V dimming requirit 2 fila (dim + terra).
Cum signo 4 paxillos, DALI (fibulae 2) + unum alveum ditionis additi, vel exsecutionem plenam DMX (pinos III) + unum parce. Ad applicationes lineas magis notabiles requirentes (v.g., tunable albo-RGB + color temperantiae), utentes 5-, 6-, vel 8-pin-figurationes commendamus. Manipulus machinalis noster adiuvare potest vos eligere meliorem clavum configurationem pro certis protocollis requisitis.
Reunio commendat: IP67/IP68 signare in velit LED officinae assequi et conservare;
Coitus torques- Manu-obstringere nucis iuncturam donec O-anulum contactum superficiei panel, tum addito torque of .0.6-0.8Nmtorques clavis utens. Ne excedas 1.0Nm.
O-anulum inspectionem– Repone anulum, si deformatio, crepuit, vel obduratio visibilis est.
replacement schedule– Pro velit DUXERIT officinae (cyclus quotidianus, UV detectio, pluvia), repone O-annulos singulis annis 2-3 annis ut pars praecaventiae sustentationis.
Cable flectere radii- Tenere minimum flectere radii of5× funem diametri ad ingressum iungentis ne accentus in fune sigillum.
Cable sexualis– Ad officinas velit, funem deorsum orientare, ne aqua prope sigillum interfaciei ponat.
Purgatio- Mundus iungo exteriora leni purgat et aqua ante renexionem ne obstantia sigillum comprimat.
